Материал	SS201, SS304, SS316
Размер	1/2"-8"
Работно напрежение	150 паунда
Стандартен	ANSI, DIN, JIS
технология на обработка	cnc струг
Наполовина	Въздух, пара, керосин, вода
	масло и други течности
Работна температура	-20ºC-220ºC
стандарт за проверка	ISO7-2, ISO4990, ISO4991
метод на опаковане	Хартиени кутии плюс кутии от шперплат

тръбно коляно от неръждаема стомана

Тръбното коляно от неръждаема стомана има по-висока якост и по-висока устойчивост на корозия от коляното от въглеродна стомана. За обща повърхностна обработка коляното от неръждаема стомана се използва в среди с висока корозия, като химически заводи, офшорни тръбопроводи и газопроводи. Повърхностна обработка в 2B или огледало, те се използват в хранително-вкусовата промишленост и за санитарни цели.

Материал от неръждаема стомана, стандарти, наречени като:
ASTM A403 WP 304/304L, 316/316L
ASTM A270

Коляно от неръждаема стомана 90 градуса

Коляното от 90 градуса от неръждаема стомана е най-често използваното коляно за тръби от неръждаема стомана. Освен това, това е 45-градусово коляно от неръждаема стомана, и двете с големи изисквания за челно заваряване, заваряване на муфа и резбови връзки.

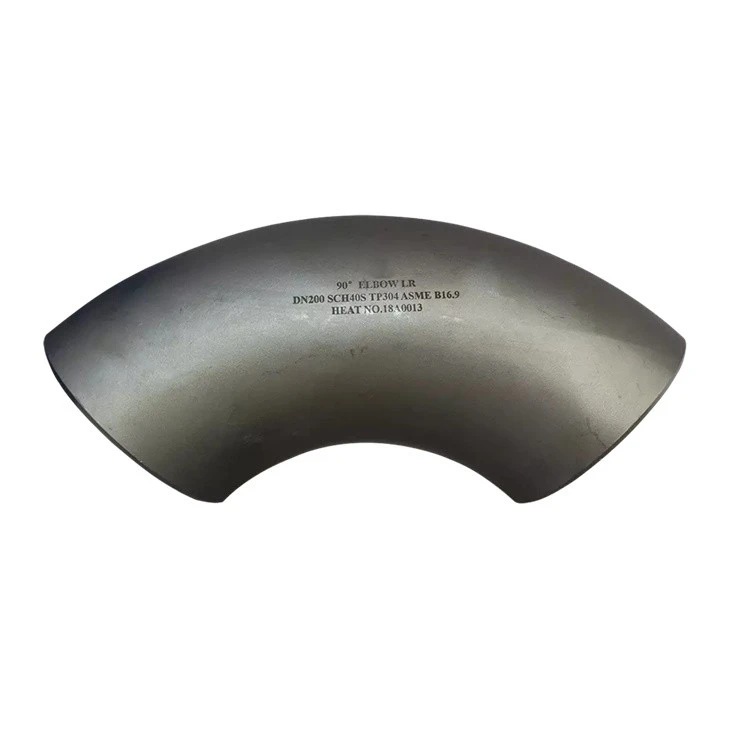

Codo 90 grados con extremo de rosca

Коляно за стоманени тръби

Коляното от стоманена тръба е ключова част в тръбопроводната система за промяна на посоката на флуидния поток. Използва се за свързване на две тръби с еднакъв или различен номинален диаметър и за завъртане на тръбата в определена посока от 45 градуса или 90 градуса.

Заявка за коляно 90 градусаЗаявка за коляно 45 градуса

Колко вида за коляното на стоманената тръба?

Коляното може да варира от ъгъл на посока, видове връзки, дължина и радиус, видове материали.

Класифицирани по ъгъл на посока

Както знаем, според посоката на потока на тръбите коляното може да бъде разделено на различни степени, като 45 градуса, 90 градуса, 180 градуса, които са най-често срещаните степени. Също така има 60 градуса и 120 градуса, за някои специални тръби.

Какво е радиус на коляното

Радиусът на лакътя означава радиус на кривина. Ако радиусът е същият като диаметъра на тръбата, той се нарича коляно с къс радиус, наричано също коляно SR, обикновено за тръби с ниско налягане и ниска скорост.

Ако радиусът е по-голям от диаметъра на тръбата, R По-голям или равен на 1,5 диаметър, тогава го наричаме коляно с дълъг радиус (LR лакът), прилагано за тръби с високо налягане и голям поток.

Коляно за стоманена тръба 90 градуса

Коляното от 90-градусова стоманена тръба променя посоката на флуида с 90 градуса, така че се нарича още вертикално коляно. Това е общият клас във всички тръбопроводни системи и се използва най-често във всички различни класове колена. (Тъй като е удобно да се адаптира към стоманена и структурна конструкция.)

Коляно с дълъг радиус от 90 градуса

Коляното за стоманени тръби LR 90 градуса се монтира между различни дължини на тръби или тръби. Помага за промяна на посоката на 90 градуса и обикновено се използва за свързване на маркучи към помпи, дренажи на палубата и клапани.

Коляно с къс радиус от 90 градуса

Коляното SR 90 градуса е същото като тръбното коляно, споменато по-горе, но диаметърът е по-къс. Ето защо този тип стоманено коляно често се използва, когато мястото не е достатъчно.

Коляно за стоманена тръба 45 градуса

Коляното от 45 градуса е второто най-разпространено използване след коляното от 90 градуса.

Коляно с дълъг радиус 45 градуса

Тръбното коляно е монтирано между две тръби, така че посоката на потока да може да се променя до 45 градуса. В сравнение с коляното от 90 градуса, коляното от 45 градуса произвежда по-малко триене и с най-ниско налягане.

Коляно с къс радиус от 45 градуса

Коляното SR 45 градуса обикновено свързва мед, пластмаса, стомана, чугун и олово и може също да се свързва към фитинги от неръждаема стомана и гума. Той се използва широко в химически, хранителни, водоснабдителни съоръжения, електронна промишленост, химически тръбопроводи, градинарство, селскостопанско производство, тръбопроводи за слънчево оборудване, тръбопроводи за климатизация и други области.

180 градусово стоманено коляно

Стоманеното коляно от 180 градуса помага да се промени посоката на 180 градуса, тъй като обикновено води до ниско налягане. Приложението му е ограничено до минимално отлагане и система с ниска турбулентност.

Класифицирани по видове връзки

Според режима на свързване коляното може да се класифицира на коляно за челно заваряване, коляно за заваряване в гнездо и коляно с резба.

Коляно за челно заваряване

Коляното за челно заваряване е стоманено коляно, образувано чрез налягане или горещо коване. Неговият начин на свързване е директно заваряване на коляното и стоманената тръба. Колената за челно заваряване се използват главно за колена с по-високо налягане и температура в сравнение с други видове връзки (коляно за заваряване с муфа или коляно за тръба с резба).

Коляно за челно заваряване 90 градуса

Размери и тегло на стоманено коляно за челно заваряване с дълъг радиус от 90 градуса

Размери и тегло на коляното за челно заваряване с къс радиус 90 градуса

Размери и тегло на коляното от 45-градусова стомана BW

заварено коляно

Коляното за заваряване на муфа също е заварено към края на тръбата и фитингите. За разлика от коляното за челна заварка, коляното за заваряване с муфа има трапецовидна зона в края. Можем да вкараме края на тръбата в тази област (диаметърът на SW коляното съвпада с външния диаметър на тръбата), след което да извършим заваръчната работа, за да ги свържем.
Следователно действителният диаметър на края на коляното SW е по-голям от диаметъра на коляното. (Същото с коляното на тръбата с резба.)

90-градусово заварено коляно

SW Тегло на лакътя в кг

коляно с резба

Формата на коляното с резба е подобна на коляното SW, с изключение на това, че вътрешната повърхност на трапецовидната област е обработена с резба. По-лесен е за инсталиране и премахване, добър за ремонт и поддръжка на тръбопроводи.

Коляно с резба 90 градуса

THD Тегло на лакътя в кг

Класификация по материал

Според материала на тялото на клапана, той има коляно от неръждаема стомана, въглеродна стомана и легирана стомана.

коляно от въглеродна стомана

Материал от въглеродна стомана, стандарти, наречени като:
ASTM 234 WPB и WPC
ASTM A420 WPL6
MSS-SP-75 WPHY 42, 46, 52, 56, 60, 65 и 70
